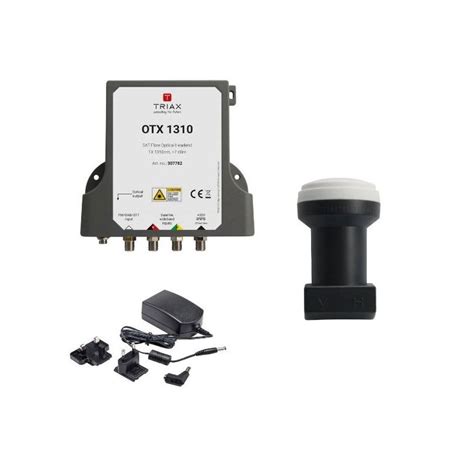

Le kit de tête de réseau à fibre optique OTX 1310 SATcom est une solution innovante pour distribuer les signaux SATcom et terrestres. Il comprend le LNB grande bande TWB 40 et l'émetteur FO OTX1310 SAT, ainsi que le bloc d'alimentation à prise murale.
Installation et Composants
Le TWB 40 doit être installé sur une parabole TRIAX d'un diamètre de 85 à 120 cm. L'unité émettrice OTX peut être montée à l'intérieur ou à l'extérieur, avec un support spécial disponible sous la référence OTX-MB (307789) pour un montage sur mât.

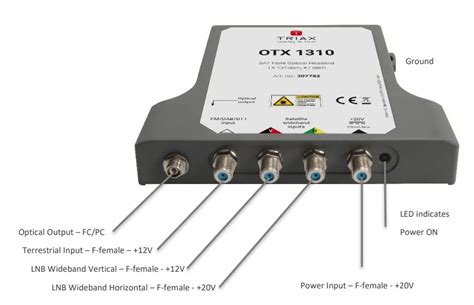

L'émetteur OTX dispose de deux entrées RF coaxiales pour la connexion aux câbles de signal SAT-IF verticaux et horizontaux provenant du LNB grande bande. Le LNB est alimenté en tension par le port V (+12 V) et le port H (+20 V). Il est important de noter que le LNB TWB 40 utilise le port V pour l'alimentation DC uniquement.
L'unité émettrice OTX elle-même se compose de l'empileur de fréquences pour les bandes SAT-IF H et V et la bande TER et de l'émetteur laser. Cette tête de réseau permet de distribuer les larges bandes SAT verticales et horizontales combinées aux canaux de diffusion terrestre sur un réseau fibre optique (FO) à un grand nombre de bâtiments et d'habitations.
Fonctionnement et Avantages
La tête de réseau OTX FO est capable de piloter un PON (réseau optique passif) avec répartition optique jusqu'à 32 contours, où les reconvertisseurs optiques TRIAX TVQ 06, TVC 06 et TOM 08 M/S peuvent être connectés directement.
L'OTX 1310, conçu avec un émetteur laser 1310 nm, est la variante la plus rentable de la famille OTX et prend en charge les applications standards. Le réseau optique peut être considérablement étendu en utilisant des répéteurs actifs TRIAX FO OTO 32 (307787).
Résumé des Caractéristiques Techniques :
| Composant | Description |
|---|---|
| LNB | TWB 40 (grande bande) |
| Émetteur FO | OTX1310 SAT |
| Alimentation | Bloc d'alimentation à prise murale |
| Diamètre de la parabole | 85...120 cm |
| Répéteur actif | TRIAX FO OTO 32 (307787) |
| Reconvertisseurs optiques | TRIAX TVQ 06, TVC 06 et TOM 08 M/S |
Dépannage et Problèmes Courants
Certains utilisateurs rencontrent des problèmes de réception lors du passage d'un décodeur SD à un décodeur HD avec le Triax THR 7600 HD. Voici quelques points à vérifier :
- Pointage de la parabole : La précision du pointage est cruciale, surtout en HD. Assurez-vous que la parabole est correctement alignée vers Eutelsat 5W.
- Diamètre de la parabole : Une parabole de 60 cm peut être limite. Il est recommandé d'utiliser une parabole de 85 cm ou plus.
- Conditions météorologiques : Les orages ou perturbations météo peuvent affecter la qualité du signal.
Si l'intensité du signal est faible (par exemple, entre 7% et 12%), il est probable que le pointage nécessite un ajustement. Un signal faible en SD peut ne pas être suffisant pour la HD.
Conseils pour améliorer le pointage :
- Utilisez un Satfinder pour affiner l'alignement.
- Assurez-vous qu'il n'y a pas d'obstacles devant la parabole.
- Vérifiez les connexions des câbles.
Installation Parabole Satellite LNB En Utilisant Un Répartiteur Coaxial Splitter
En conclusion, le LNB optique Triax offre une solution performante pour la distribution des signaux TV via fibre optique. Une installation correcte et un pointage précis sont essentiels pour garantir une réception optimale.
