Normes et Codes de Construction
Voici une liste de normes et codes de construction pertinents :
- API 607: Robinetterie industrielle - Essais des vannes au feu
- ASME B1.20.1: Filetage de tuyauterie "NPT" - Dimensions, tolérances et désignation
- ASME B16.10: Dimension FAF des vannes
- ASME B16.11: Raccords forgés avec extrémités filetés NPT ou à souder SW (série 3000…)
- ASME B16.21: Joints plat non métalliques pour brides "class"
- ASME B16.25: Dimensions des extrémités à souder BW
- ASME B16.34: Vannes à brides, taraudées, à souder
- ASME B16.5: Brides circulaires en acier désignées "class"
- ASME B16.9: Accessoires de tuyauterie à souder BW (coudes, tés, réductions…)
- ASME BPE: Équipements pour les procédés biologiques et pharmaceutiques
- ASME BPVCRègles de construction des appareils à pressions (section VIII)
- ASTM A182: Brides, raccords, vannes, et pièces forgées en acier allié pour service haute température
- ASTM A 213: Tubes sans soudure en acier inoxydable, notamment pour les échangeurs thermiques et les évaporateurs
- ASTM A240: Tôles et bandes en acier inoxydable pour récipients sous pression (et résistant à la chaleur)
- ASTM A249: Tubes soudés en acier inoxydable, notamment pour les condenseurs et les échangeurs thermiques
- ASTM A269: Tubes soudés et sans soudure en acier inoxydable pour des applications générales nécessitant des tolérances serrées
- ASTM A270: Tubes sans soudure ou soudés en acier inoxydable austénitique (pour tuyauterie "hygiéniques")
- ASTM A276: Barres et profilés en acier inoxydable
- ASTM A312: Tubes sans soudure ou soudés en acier inoxydable austénitique pour des applications générales
- ASTM A351: Pièces moulées en acier inoxydable austénitique pour récipients sous pression
- ASTM A358: Tubes soudés avec matériau d’apport
- ASTM A403: Raccords de tuyauterie en acier inoxydable austénitique
- ASTM A450: Norme générale pour tube en acier carbon allié, ferritique et austhénique
- ASTM A999: Spécification standard pour exigences générales relatives aux tubes en acier allié et acier inoxydable
- CODAP: Code de construction des appareils à pression non soumis à l’action de la flamme
- DIN 11851: Raccords vissés en acier inoxydable pour les industries alimentaires et chimiques, à souder et à dudgeonner
- DIN 11853-1: Raccords hygiéniques vissés en acier inoxydable pour les industries alimentaires et chimiques
- DIN 11853-2: Raccords hygiéniques à brides en acier inoxydable pour les industries alimentaires et chimiques
- DIN 11853-3: Raccords hygiéniques à collier en acier inoxydable pour les industries alimentaires et chimiques
- DIN 11864-1: Raccords aseptiques vissés en acier inoxydable pour les industries chimiques et pharmaceutiques
- DIN 11864-2: Raccord aseptiques à brides en acier inoxydable pour les industries chimiques et pharmaceutiques
- DIN 11864-3: Raccords aseptiques à collier en acier inoxydable pour les industries chimiques et pharmaceutiques
- DIN 16195: Thermomètres industriels
- DIN 2353: Raccords à compression simple bague
- DIN 2413: Tubes en acier pour systèmes hydrauliques
Normes de Dimension pour les Tuyaux en Acier
Il existe différentes normes pour décrire la taille des tuyaux en acier, leur diamètre extérieur et l'épaisseur de leur paroi. Les principales sont ASME B36.10 et ASME B36.19.
Les Schedules (SCH)
Pour décrire les caractéristiques des tuyaux en acier, nous utilisons généralement le "schedule" (SCH). Il s'agit d'une notation qui représente l'épaisseur de la paroi du tuyau par un numéro. La nomenclature des tuyaux (SCH) n'indique pas une épaisseur de paroi spécifique, mais une série d'épaisseurs de paroi.
Équivalences Approximatives Entre les Normes
Dans le secteur de l’acier, l’une des questions les plus fréquentes parmi les ingénieurs, techniciens et acheteurs concerne la correspondance entre les différentes normes internationales. Bien que ces tableaux fournissent une base claire, l’équivalence entre normes n’implique pas une interchangeabilité automatique.
Lire aussi: Griezmann : Le transfert controversé
Les aciers de construction sont les plus utilisés dans la construction métallique, la fabrication de machines, les structures et les éléments soudés. Les aciers destinés aux appareils à pression et aux chaudières sont conçus pour résister à des températures et pressions élevées sans perte de ductilité ni de résistance.
Important : Pour cette famille d’aciers, l’équivalence dépend également du traitement thermique (QT, N, AR) et de la plage d’épaisseurs.

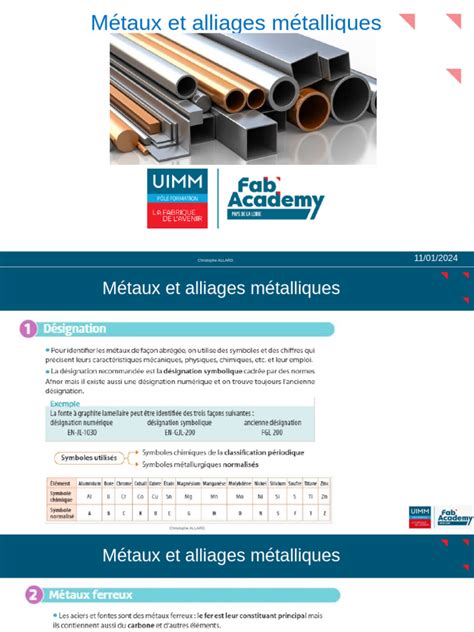

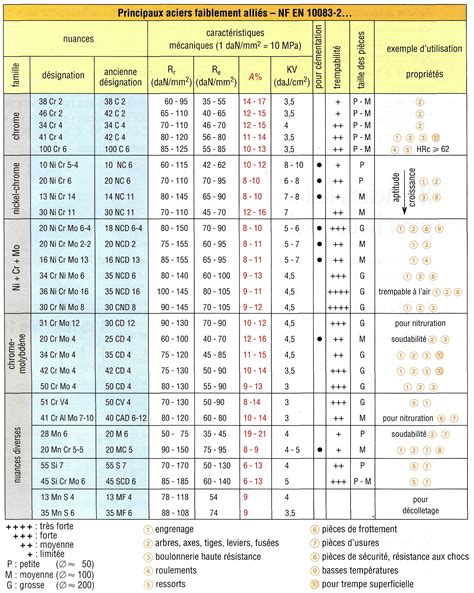

Désignations Des Aciers
Groupes de Matériaux Métalliques Selon ASME
Selon la section IX de l'ASME (code américain), les groupes de matériaux métalliques sont définis dans le chapitre QW-420 afin de simplifier la définition des équivalences des qualifications de modes opératoires de soudage et des qualifications de soudeurs. Quand les deux métaux de base à assembler et les P-Numbers sont différents, une qualification de procédure sera faite pour la combinaison applicable des P-Numbers désignés.
Exemple d'Acier : P265GH
L’acier P265GH représente une nuance d’acier non allié spécialement conçue pour les applications sous pression à températures élevées. Cette désignation selon la norme EN 10028-2 correspond à un matériau optimisé pour la fabrication d’appareils à pression, de chaudières et d’équipements thermiques industriels. Les propriétés mécaniques exceptionnelles de cet acier en font un choix privilégié dans les secteurs de l’énergie, de la pétrochimie et de l’industrie lourde.
Caractéristiques Techniques du P265GH
Le P265GH suit une désignation normalisée où « P » signifie « Pression », « 265 » indique la limite d’élasticité minimale en MPa, et « GH » désigne l’utilisation à haute température. Cette norme européenne EN 10028-2 garantit des caractéristiques mécaniques et chimiques strictement contrôlées pour assurer la sécurité des installations sous pression.
Lire aussi: Ostabat-Asme et ses environs
Composition Chimique
La composition chimique du P265GH est rigoureusement définie pour garantir des propriétés optimales. Cette proportion d’éléments chimiques assure une excellente soudabilité tout en maintenant la résistance nécessaire pour les applications sous pression.
| Élément | Symbole | Teneur (%) |
|---|---|---|
| Carbone | C | max 0,20 |
| Manganèse | Mn | 0,80 - 1,40 |
| Phosphore | P | max 0,025 |
| Soufre | S | max 0,015 |
| Silicium | Si | max 0,40 |
| Aluminium | Al | min 0,020 |
Propriétés Mécaniques
Les propriétés mécaniques du P265GH varient selon l’épaisseur de paroi et la température d’utilisation. Les tolérances sur les dimensions, l’épaisseur, le diamètre et la longueur sont définies selon les normes applicables.
| Propriété | Valeur |
|---|---|
| Limite d’élasticité (Rp0,2) | 265 MPa (épaisseur ≤ 16 mm) |
| Résistance à la traction (Rm) | 410-530 MPa |
| Allongement minimal | 23% (épaisseur ≤ 3 mm) |
| Résilience KV | 27 J à 20°C |
| Température de service | Jusqu’à 400°C |
Applications Industrielles
Le P265GH trouve ses applications principales dans la fabrication d’appareils à pression :
- Chaudières industrielles : construction de corps de chaudières et tambours
- Réservoirs sous pression : stockage de fluides à haute température
- Échangeurs thermiques : fabrication de tubes et plaques
- Tuyauteries haute pression : raccords, coudes et systèmes de distribution
Formes de Produits Disponibles
Le P265GH est disponible sous différentes formes selon les besoins de fabrication :
- Tôles : épaisseurs de 3 à 150 mm
- Tubes : diamètres nominaux variés avec différentes épaisseurs de paroi
- Raccords : coudes, tés, réductions conformes aux normes
- Brides : pour assemblages sous pression
Normes et Certifications
Le P265GH répond aux exigences de plusieurs référentiels internationaux garantissant la conformité réglementaire et la qualité du matériau.
Lire aussi: Raccords Tri-Clamp ASME BPE : Guide complet
- EN 10028-2 : norme européenne principale pour les aciers plats pour appareils à pression
- Directive PED 2014/68/UE : équipements sous pression
- CODAP : code de construction des appareils à pression français
- ASME Section II : équivalence avec certaines nuances américaines
Contrôles Qualité
Chaque lot d’acier P265GH fait l’objet de contrôles rigoureux :
- Analyse chimique par spectroscopie
- Essais de traction et résilience
- Contrôles non destructifs (ultrasons, radiographie)
- Certificats de conformité selon EN 10204 (certificats 3.1 ou 3.2)
Comparaison avec Autres Aciers
- P265GH vs P235S: Le P235S est un acier pour appareils à pression offrant une limite d’élasticité de 235 MPa sans qualification haute température. Le P265GH, avec ses 265 MPa et sa désignation « GH », est qualifié jusqu’à 400°C, le rendant plus approprié pour les installations thermiques exigeantes.
- P265GH vs P235GH: Le P235GH offre une limite d’élasticité inférieure (235 MPa) et convient aux applications moins contraignantes. Le P265GH apporte une résistance mécanique supérieure pour des pressions et températures plus élevées.
- P265GH vs P355GH: Le P355GH présente des caractéristiques mécaniques plus élevées (355 MPa) pour des applications exigeant une résistance accrue. Le choix entre ces deux nuances dépend des calculs de dimensionnement et des conditions de service.
- P265GH vs 16Mo3: Le 16Mo3 est un acier faiblement allié au molybdène offrant une meilleure résistance au fluage à haute température. Le P265GH reste plus économique pour des températures modérées jusqu’à 400°C.
Procédés de Fabrication
Les tôles en P265GH sont produites par laminage à chaud, avec contrôle précis de la température pour obtenir une microstructure homogène. Les épaisseurs importantes nécessitent des traitements thermiques de normalisation.
Soudage
Le P265GH présente une excellente soudabilité grâce à sa faible teneur en carbone. Les procédés de soudage couramment utilisés incluent :
- TIG (GTAW) : pour les passes de fond et travaux de précision
- MIG/MAG (GMAW) : pour le remplissage et la productivité
- Arc submergé (SAW) : pour les fortes épaisseurs
- Électrodes enrobées (SMAW) : pour les travaux de maintenance
Usinage et Formage
L’acier P265GH s’usine facilement avec des outils standards. Le formage à froid est possible pour les faibles épaisseurs, tandis que le formage à chaud est recommandé pour les rayons de cintrage serrés et les fortes épaisseurs.
Avantages du P265GH
Le P265GH offre plusieurs avantages en termes de performance technique et d'aspects économiques.
Performance Technique
- Résistance éprouvée : tenue mécanique fiable jusqu’à 400°C
- Soudabilité optimale : facilite l’assemblage sans précautions excessives
- Disponibilité : large gamme de dimensions et formes en stock
- Traçabilité : certification complète selon normes européennes
Aspects Économiques
- Rapport qualité-prix : coût maîtrisé comparé aux aciers alliés
- Réduction des temps de fabrication : facilité de mise en œuvre
- Durabilité : longévité élevée dans les conditions nominales d’utilisation
Informations Pratiques pour l’Achat
Lors du choix de l’acier P265GH pour votre projet, considérez :
- Épaisseur de paroi : influence sur les propriétés mécaniques minimales
- Température de service : vérifier l’adéquation jusqu’à 400°C maximum
- Pression de calcul : dimensionnement selon les codes applicables
- Type de produit : tôles, tubes, raccords selon besoins
- Certification requise : niveau de certificat matière (3.1 ou 3.2)
Spécifications pour Devis
Pour établir votre demande de devis, précisez :
- Désignation complète : P265GH EN 10028-2
- Dimensions : longueur, largeur, épaisseur ou diamètre nominal
- Quantité : poids ou nombre de pièces
- Type de traitement : normalisé, brut de laminage
- Niveau de certification : EN 10204 3.1 ou 3.2
Questions Fréquentes
- Quelle est la différence entre P265GH et S235JR ? Le S235JR est un acier de construction générale, tandis que le P265GH est spécifiquement conçu pour les appareils à pression. Le P265GH offre une composition chimique contrôlée, une meilleure résilience et des certifications adaptées aux équipements sous pression.
- Jusqu’à quelle température peut-on utiliser le P265GH ? Le P265GH est qualifié pour un usage continu jusqu’à 400°C. Au-delà, des nuances alliées comme le 16Mo3 ou le 13CrMo4-5 sont recommandées.
- Le P265GH nécessite-t-il un traitement thermique après soudage ? Pour les épaisseurs courantes et assemblages standards, aucun traitement thermique après soudage n’est requis. Pour les fortes épaisseurs ou applications critiques, un traitement de détensionnement peut être spécifié.
- Peut-on utiliser le P265GH pour des applications cryogéniques ? Non, le P265GH n’est pas conçu pour les basses températures. Pour les applications cryogéniques, des aciers à haute résilience comme les nuances austénitiques ou les aciers au nickel sont nécessaires.
- Quelle est la disponibilité du P265GH en stock ? Le P265GH est largement disponible chez les distributeurs spécialisés en aciers pour pression. Les tôles en épaisseurs standards et les tubes en dimensions courantes sont généralement en stock.
- Comment vérifier la conformité d’un acier P265GH ? La conformité s’appuie sur le certificat matière EN 10204 fourni par le producteur, mentionnant l’analyse chimique, les résultats des essais mécaniques, la traçabilité complète et la référence à la norme EN 10028-2.
- Quels sont les délais de livraison typiques ? Les délais varient selon les dimensions et quantités. Pour des produits standards en stock : 2 à 5 jours. Pour des fabrications spéciales : 4 à 8 semaines selon la complexité.
Autres Normes et Désignations
Plusieurs normes existent pour désigner les mêmes aciers, d'où la complexité du sujet. La norme européenne EN 10027-1 (celle qui est censée être utilisée en France), la norme européenne EN 10027-2, et les anciennes normes françaises (celles qui sont censées ne plus du tout être utilisées depuis 1995, mais qui le sont toujours).
Par exemple, le S235 est un acier non-allié pour construction de limite élastique 235 MPa. La désignation commence par un G s'il s'agit d'une pièce moulée. Par exemple, le GS235 JR est un acier S235 JR moulé.
La désignation commence par un C, puis suit le pourcentage massique de carbone multiplié par 100. Par exemple, le C35 est un acier non-allié avec 35/100 = 0,35 % de carbone. On indique la teneur en carbone, puis la liste des éléments (selon les symboles chimiques standard), par ordre de teneur décroissante, puis les teneurs multipliées par un facteur (puisque ces teneurs sont faibles) ; le facteur dépend de l'élément.
