Dans les secteurs exigeants tels que le pharmaceutique, le biotechnologique et le cosmétique, l'hygiène et la sécurité des installations sont primordiales. Pour répondre à ces attentes, Béné Inox propose une gamme complète de raccords CLAMP et d'accessoires ASME-BPE, la norme de référence pour les procédés aseptiques.
Qu'est-ce que la norme ASME-BPE ?
L'ASME-BPE (American Society of Mechanical Engineers - Bioprocessing Equipment) est une norme américaine reconnue dans le monde entier, définissant les standards de conception des équipements biopharmaceutiques.
Avantages des Raccords CLAMP ASME-BPE
Nos raccords CLAMP, conformes à la norme ASME-BPE, minimisent considérablement les zones de rétention et réduisent les risques de contamination bactérienne. Leur système de serrage permet de réaliser un montage et un démontage sans outil, ce qui facilite les opérations de nettoyage et limite les arrêts de production. Les raccords et accessoires certifiés ASME-BPE de Béné Inox sont conçus pour répondre aux standards aseptiques les plus stricts.
Finitions Internes pour un Flux Hygiénique
Disponibles avec 3 types de finitions internes, garantissant un flux de produit fluide et hygiénique :
- Finition en SF1 et SF3 : avec une rugosité de surface inférieure à 0,51 µm.
- Finition en SF4 : avec une rugosité de surface inférieure à 0,375 µm.
Ces finitions sont conçues pour réduire la rugosité de la surface interne et limiter les risques de contamination, offrant ainsi une circulation de produit sûre et sans entrave.
Lire aussi: Ostabat-Asme et ses environs
Gamme de Raccords CLAMP Disponibles
Notre gamme de raccords CLAMP couvre une large sélection de tailles, de 1/4 pouce jusqu'à 4 pouces, répondant aux exigences variées des secteurs pharmaceutiques, biotechnologiques et cosmétiques. Avec une sélection incluant des ferrules CLAMP, des colliers CLAMP et des joints CLAMP conformes ASME-BPE, nous répondons aux spécifications les plus précises pour des installations parfaitement adaptées.
Pour prévenir tout risque de serrage excessif, nous proposons des outils adaptés qui permettent de vérifier régulièrement le serrage des colliers Clamp.
Explication des Tri-Clamps : tout ce que vous devez savoir !
Joints CLAMP Certifiés ASME-BPE
Béné Inox dispose également d'une large gamme de joints Clamp certifiés ASME-BPE, spécialement adaptés aux exigences sanitaires des installations industrielles. Ces joints sont disponibles dans des matériaux robustes et fiables tels que EPDM, PTFE, silicone translucide, FKM, Gylon, Tuf-Flex et Tuf-Steel.
Plusieurs matières pour ce joint sont disponibles et disposent d'une résistance différente face à la température :
- EPDM : résiste à des températures comprises entre -50 et +135°C
- PTFE : résiste à des températures comprises entre -200 et +260°C
- FKM : résiste à des températures comprises entre -15 et +250°C
- Silicone Platinum translucide : résiste à des températures comprises entre -55 et +200°C
Le joint d'étanchéité en silicone est réticulé au platine, ce métal ne se transfère pas aux matières avec lesquelles il est en contact. Cela évite de potentiels relargages dans le fluide. Le GYLON BIO-PRO® est un PTFE modifié et restructuré qui lui permet d'être plus performant, plus stable et résistant à l'intrusion.
Lire aussi: Tout savoir sur la désignation des aciers ASME
Le Tuf-Flex® est un joint jaquette composé d'un noyau interne en EPDM sur lequel est moulé du PTFE. Cela lui confère de nombreux avantages comme une haute performance d'étanchéité et de durée de vie.
Le Tuf-Steel® est un mélange de PTFE et d'acier inoxydable 316L atomisé et passivé. Spécialement conçu pour les applications de stéralisation par vapeur (SIP) et d'eau pour injection (WFI). Il permet la détection de toute contamination à l'aide d'un détecteur de métaux.
Tableau des Matériaux des Joints CLAMP et leurs Résistances Thermiques
| Matériau | Résistance Thermique | Caractéristiques |
|---|---|---|
| EPDM | -50°C à +135°C | Bonne résistance chimique, élastomère |
| PTFE | -200°C à +260°C | Résistance chimique exceptionnelle, inerte |
| FKM | -15°C à +250°C | Résistance aux hydrocarbures et aux hautes températures |
| Silicone Platinum | -55°C à +200°C | Réticulé au platine, faible relargage |
| GYLON BIO-PRO® | Variable | PTFE modifié, haute performance |
| Tuf-Flex® | Variable | Jaquette EPDM/PTFE, haute étanchéité |
| Tuf-Steel® | Variable | PTFE/Inox 316L, détectable aux métaux |
Compatibilité et Sélection des Matériaux
Consultez le document sur la résistance chimique des matériaux (à retrouver ci-contre rubrique Documents) afin de vérifier si la nature du fluide est compatible avec la matière des joints pour assurer l'étanchéité de votre process.
Raccords CLAMP pour Différents Secteurs
Les raccords CLAMP ou tri-clamp sont des raccords en inox particulièrement utilisés dans le secteur agroalimentaire, chimique et pharmaceutique. La gamme est compatible avec les normes de raccords ISO2852 et DIN32676.
Types de Raccords CLAMP Disponibles
Dans cette gamme de raccords CLAMP, retrouvez plusieurs modèles de ferrules, colliers, joints, bouchons et raccords complets.
Lire aussi: Importance des Soupapes de Décharge
Notre gamme de ferrules CLAMP est déclinée selon plusieurs diamètres de tuyauterie définis par différentes normes: ISO (ISO1127), SMS (EN10357-D) ou DIN (EN10357-A).

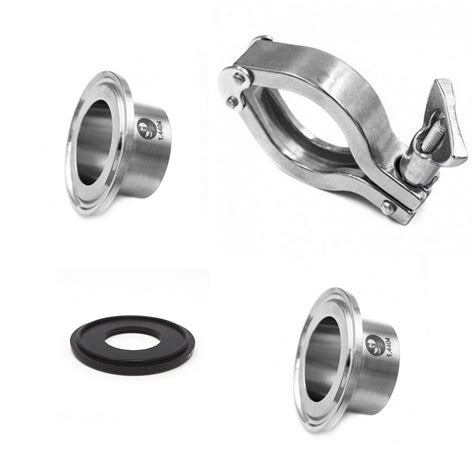

Un raccord CLAMP complet est l'association de deux ferrules, d'un collier et d'un joint. La pression maximale du raccord est définie par le collier serrage.
Applications Agroalimentaires
Ces raccords CLAMP limitent les zones de rétention et conviennent parfaitement aux installations agroalimentaires. Ils possèdent une rugosité interne inférieure à 0,8 µm.
Les produits de cette gamme sont conçus en inox 304 et inox 316 L dans des dimensions allant de DN8 au DN104.
Garantie d'Étanchéité
Pour garantir l'étanchéité de ces raccords, Béné Inox met à votre disposition plusieurs modèles de joints CLAMP, conformes au règlement CE1935/2004.
Selon vos besoins, les joints CLAMP sont disponibles en plusieurs matières : EPDM, FKM, PTFE, Silicone ou à jaquette (enveloppe PTFE).
L'assemblage et le démontage de ce type de raccord peut se faire sans outils. Béné Inox propose également des raccords clamp ASME BPE dans la gamme Pharmaceutique & biotechnologie.
Avec notre savoir-faire, notre équipe d'experts vous accompagne pour choisir les composants pharmaceutiques les mieux adaptés à vos besoins spécifiques. Contactez-nous pour un devis personnalisé.
Pour plus d'infos sur cette gamme de raccords CLAMP, contactez-nous.
