L'émetteur-récepteur d'embrayage est un ensemble de deux pièces essentielles au système d'embrayage d'un véhicule. Leur rôle principal est de mettre sous pression la butée d'embrayage pour déclencher son fonctionnement. Pour bien cerner les problèmes potentiels, il est crucial de comprendre le fonctionnement de ces deux composants. Examinons en détail comment ils interagissent et quels sont les signes avant-coureurs d'une défaillance.
Fonctionnement de l'émetteur et du récepteur d'embrayage
L'émetteur et le récepteur d'embrayage forment un mécanisme qui transmet à l'embrayage la pression exercée sur la pédale d'embrayage. Lorsque le conducteur appuie sur la pédale d'embrayage, il déclenche le récepteur qui à son tour va déclencher l'émetteur. Cela va provoquer la fermeture d'une petite vanne qui va empêcher le passage du liquide de frein. Ainsi, le circuit hydraulique se retrouve sous pression. La pression est ensuite transmise à la fourchette d'embrayage qui va actionner la butée et entraîner l'ensemble du kit d'embrayage.
En effet, c'est la tige de poussée qui fait tourner le piston de l'émetteur d'embrayage. Mobile, ce piston va alors boucher l'orifice de remplissage du liquide de frein, permettant de mettre sous pression le circuit hydraulique. Cette force transmise au récepteur d'embrayage va ensuite permettre d'actionner la fourchette. C'est ainsi que vous pourrez donc accoupler et désaccoupler le volant moteur de l'embrayage, permettant de démarrer et de passer les rapports.
Il existe cependant différents systèmes de commandes d'embrayage. Contrairement au système hydraulique, le dispositif peut aussi fonctionner avec un câble qui relie la pédale d'embrayage à la fourchette pour l'actionner. Dans ce cas, il n'y a ni émetteur ni récepteur d'embrayage. Un dispositif hydraulique est plus coûteux, mais a l'avantage de ne pas pouvoir se gripper et de n'avoir aucun câble susceptible de rompre. La pression est toujours constante dans le circuit et la force sur la fourchette plus importante.

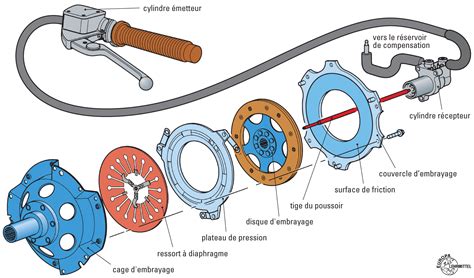

Les émetteurs et récepteurs d’embrayage jouent un rôle essentiel dans le système de transmission des motos équipées d’un embrayage hydraulique. L’émetteur d’embrayage, également appelé maître-cylindre, est activé lorsque le pilote presse la poignée d’embrayage. Cette action génère une pression hydraulique qui est transmise via une conduite d’embrayage vers le récepteur d’embrayage. Le récepteur, ou cylindre récepteur, convertit cette pression en mouvement mécanique, actionnant ainsi la fourchette d’embrayage pour désengager le moteur de la transmission, permettant un changement de vitesse en douceur.
Lire aussi: Améliorer signal satellite
Probleme de pédale d'embrayage qui bloqué et reste enfoncée, Comment éviter le problème...
Symptômes d'un émetteur-récepteur d'embrayage hors service
L'émetteur et le récepteur d'embrayage ne sont pas des pièces d'usure, mais peuvent rencontrer des fuites. Ainsi, les symptômes d'un émetteur-récepteur d'embrayage hors-service sont :
- La pédale d'embrayage est molle : à cause d'une fuite du liquide de frein, la pédale d'embrayage n'oppose plus de résistance.
- La pédale d'embrayage est trop dure : elle peut devenir trop dure pour pouvoir faire avancer le véhicule.
- Des difficultés à passer les vitesses : la boîte de vitesses est difficilement maniable et la pédale d'embrayage se dérobe anormalement.
- Un bruit anormal : il se produit au moment des changements de vitesses.
- Une fuite du liquide de frein : elle peut se situer au niveau de l'émetteur ou de la coupelle du récepteur.
Un récepteur d’embrayage défectueux peut entraîner des symptômes tels que des grincements lors du passage des vitesses, des fuites de liquide hydraulique, une poignée d’embrayage molle ou un débrayage difficile.L'émetteur d'embrayage est avant tout susceptible aux fuites, puisqu'il fait partie d'un circuit hydraulique où circule du liquide de frein. Vous reconnaîtrez un émetteur d'embrayage HS aux symptômes suivants :
- Suintement de liquide à l'entrée de l'émetteur ;
- Pédale d'embrayage qui s'enfonce trop facilement ;
- Difficultés à passer les vitesses ;
- Pédale d'embrayage trop dure, au contraire.
En effet à chaque fois que vous rencontrez un passage de vitesses difficile ou un assouplissement inhabituel de votre pédale d'embrayage, vous devez vérifier si votre émetteur fuit ou non.Pour cela vous allez devoir déposer le cache qui se situe généralement sous le volant de votre véhicule. Ensuite il va falloir identifier l'emplacement de votre émetteur. Il est normalement relié à votre pédale d'embrayage.Une fois que vous l'avez trouvé, vous pouvez enlever le soufflet et vérifier d'éventuelles traces de liquide de frein. Si vous en trouvez, cela signifie que vous avez une fuite de votre émetteur d'embrayage et donc que celui-ci est HS. Il faudra penser à le remplacer rapidement. À défaut sachez que vous n'avez aucun problème d'émetteur.
Comment remédier aux symptômes d'un émetteur-récepteur d'embrayage HS ?
Dans la plupart des cas, le couple émetteur-récepteur n'est pas en panne, mais est victime d'une fuite. Elle provient le plus souvent d'un joint, d'une coupelle ou d'un tuyau défectueux qu'il faut remplacer. Il n'est alors pas nécessaire de remplacer l'émetteur et le récepteur d'embrayage. En revanche, si l'une des deux pièces est touchée, il faut obligatoirement remplacer les deux. En raison de leur complémentarité, l'émetteur et le récepteur d'embrayage sont toujours remplacés en même temps. Avant cela, il est recommandé de procéder à une purge de l'émetteur-récepteur d'embrayage.
Procédure de remplacement d'un émetteur d'embrayage
S'il fuit, il est nécessaire de remplacer votre émetteur d'embrayage. L'opération varie cependant d'un véhicule à l'autre. Nous vous conseillons de changer le récepteur en même temps que votre émetteur d'embrayage et d'en profiter pour contrôler le reste du kit d'embrayage.
Lire aussi: Tout savoir sur beIN SPORTS 4K
Matériel :
- Boîte à outils
- Émetteur d'embrayage
Étape 1 : Démontage de l'émetteur d'embrayage
Vous devez commencer par localiser l'émetteur d'embrayage. Pour y accéder, il faudra déposer le cache plastique sous le volant et atteindre ainsi l'embrayage. Vous devez commencer par vidanger le liquide de frein avant de débrancher la connexion entre l'émetteur et la pédale d'embrayage. Puis démontez ses canalisations et enfin l'émetteur d'embrayage lui-même en dévissant ses vis de fixation.
Étape 2 : Montage du nouvel émetteur d'embrayage
Installez l'émetteur d'embrayage à son emplacement et remettez les vis de fixation. Remontez les canalisations puis la connexion de l'émetteur à la pédale. Si vous ne changez pas le récepteur d'embrayage avec l'émetteur, procédez à la purge et faites le niveau du liquide de frein.
Étape 3 : Changement du récepteur d'embrayage
Il est recommandé de changer le récepteur d'embrayage en même temps que l'émetteur. Déposez ses vis de fixation et sa canalisation pour le démonter. Positionnez le nouveau récepteur et remontez la canalisation, puis les vis. Finissez en faisant la purge du circuit hydraulique et le niveau de liquide.
💰 Symptômes d'un émetteur-récepteur HS : combien coûte les réparations ?
Le montant des réparations va dépendre de l'origine de la panne. S'il s'agit d'une simple fuite, il faut remplacer le joint de l'émetteur d'embrayage. Ce joint se trouve sous forme de kit, contenant plusieurs joint différents, dont le prix est généralement compris entre 20€ et 50€. Si le problème provient de l'émetteur ou du récepteur d'embrayage, il faut remplacer les deux pièces en même temps. Heureusement, elles sont souvent vendues ensemble dans des magasins de pièces détachées ou en ligne. Il est possible d'acheter un émetteur d'embrayage seul à partir de 30 € environ, en fonction du modèle de votre voiture. Pour remplacer son émetteur-récepteur d'embrayage, il faut compter environ 150€, main d'œuvre comprise. Le prix de remplacement d'émetteur d'embrayage est d'environ 150 €, comme un récepteur d'embrayage.
Lire aussi: Applications Embrayage AP Racing
| Type de réparation | Coût estimé |
|---|---|
| Remplacement du joint de l'émetteur | 20€ - 50€ |
| Remplacement de l'émetteur-récepteur (pièces et main d'œuvre) | Environ 150€ |
| Achat d'un émetteur d'embrayage seul | À partir de 30€ |
