Pour une réception TV de qualité, il est essentiel de choisir les bons équipements. Cet article explore les caractéristiques des antennes et LNB Tonna, en mettant l'accent sur les solutions pour la réception TNT et satellite, ainsi que les options adaptées aux camping-cars et autres véhicules de loisirs.
Antennes TNT Tonna : Performance et Mobilité
L'antenne TNT omnidirectionnelle TONNA avec amplificateur de 40dB et compatibilité 5G est parfaite pour les camping-cars, caravanes, camions ou bateaux. Grâce à sa compatibilité 5G, elle garantit une réception HD sans interférences, même en déplacement. Son amplificateur à faible bruit garantit une réception optimale des signaux TNT HD (VHF/UHF, numérique et analogique), tout en filtrant les interférences 5G pour une qualité de signal améliorée.
Elle est compatible avec plusieurs sources d'alimentation : 5V (adaptateur TNT), 12/24V, et 220V, pour une utilisation aussi bien en extérieur qu'en intérieur. L'installation est facile grâce au pied support, qui permet une fixation via vis ou colle, ainsi qu’à un manchon pour un mât de 30 ou 32mm.

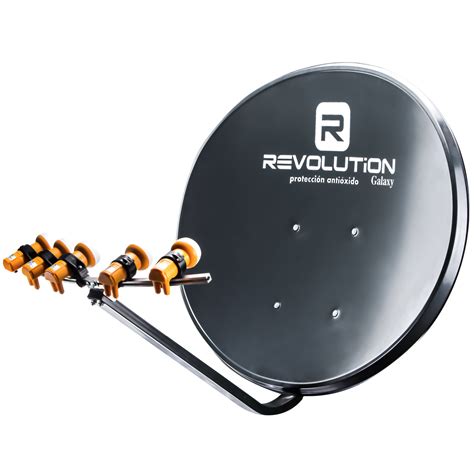

Antennes Satellite : Paraboles et Antennes Plates
Les antennes pour la réception de la TV Radio satellite sont, soit de forme parabolique, elliptique, utilement concaves, soit alors, plates, aspect de panneau compact, de forme carrée (dimensions 52x52cm) ou rectangulaire ( dimensions ~ 53x27cm), renfermant un réseau de cavités couplées, panneaux (épaisseur < 7cm). Ces antennes dites parfois planes ou planaires sont réputées pour leur discrétion, plus faible encombrement (ex balcon, terrasse) et commodité de transport (villégiature, nomade, camping-car....).
Les antennes plates présentent une meilleur rendement (R) , ou efficacité, que les paraboles, à surface équivalente, mais leur technologie ne permet pas des gains dBi plus élevés, comme ceux atteints avec les réflecteurs...
Lire aussi: Tout sur le Twin LNB Megasat
Important : Les antennes satellite ne peuvent pas être exploitées sous les tuiles, ni même à travers un vitrage athermique (fenêtre de toit, V.... ), vu la composition du verre traité par des oxydes métalliques, qui bloque le passage des signaux SHF (10.7/12.75 GHz ) alors que les signaux VHF-UHF (max 700 Mhz) traversent encore avec perte minime, sachant que l'opacité hertzienne commencer à affecter progressivement la téléphonie LTE 4G/5G (>700 à 3700 Mhz).
NB : les paraboles peuvent être métalliques, acier, voire en aluminium, ou en matériaux composites (+ cher, - déformable), leur performance, comme le gain, n'étant pas affectée par leur nature.

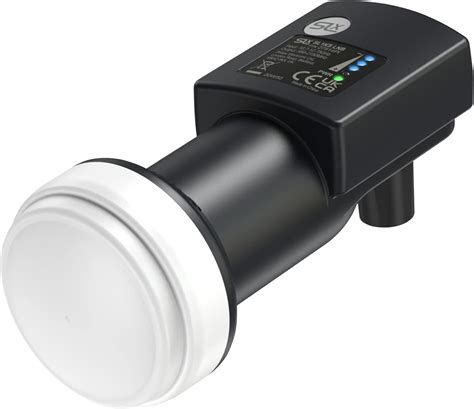

LNB : Le Nerf de la Guerre
On veillera à la rigidité du mécanisme de fixation de l'antenne et à la stabilité du bracon (terme consacré = bras) soutenant la tête ( Lnb en anglais) qui se caractérise par sa figure de bruit (Noise figure) qui est l'autre nerf de la guerre (Fb conseillée: 0.2 dB). Son gain de conversion (dB) permet de compenser les pertes de signal dans le câble coaxial de 75 Ohm ( le même en SAT que celui employé en TNT, DAB+ ou FM.)
Le coaxial peut atteindre jusqu'à 50 m, au-delà il est parfois demandé d'ajouter un ampli de ligne dit B.I.S (G: 10/15 dB environ).
Les paraboles composées de 2 mâchoires de fixation, enserrant le mat, (40/45 mm), devant être stable, sont recommandées dans les zones ventées. Bien entendu on trouve la même nature de prestation en parabole, mais la prise au vent et le volume d'encombrement sont plus importants. Les paraboles pour cet usage particulier ne dépassent souvent guère 85 cm.
Lire aussi: Analyse du match de Neymar contre City
Les antennes plates à tête intégrée sont disponibles 1, 2 ou 4 sorties ... les paraboles avec une tête adaptée sont proposées en 1, 2, 4 et 8 sorties... pour autant de téléviseurs type SAT + TNT ( Fransat, Eutelsat 5) ou terminaux sat (Tntsat Canal+, Astra 1).
Dans cette gamme moyenne, Gain 34.5 dBi (G/T: 11.8 dB/K), il existe encore la plate rectangulaire " Selfsat H21D ", 514x300x65 mm plutôt destiné à Tntsat, marginalement... pour Fransat . Enfin la " Kathrein BAS 66 " ( G: ~ 33 dBi) complète l'offre des plates.
Diamètres de parabole recommandés
Pour résumer, la parabole de base 60x65cm (=/> 25€) en France, à 80/85 cm (~ 30/35€) en pourtour de la France et jusqu'à 1.20 m (~100€ ex Metronic ) dans certaines partie de pays de l'Union Européenne sont généralement retenues en mode résidentiel fixe, sauf cas particuliers où la plate peut être plus pertinente pour divers raisons jusqu'au contour PIRE 53 dBw, mais elle peut fonctionner marginalement jusqu'à 50 dBw et même jusqu'à 49 dBw, mais alors que sous ciel clair (sans couverture nuageuse) ...
Pour fournir une idée sur la progression du diamètre en fonction de l'abaissement de la PIRE par - 1 dBw, des tableaux (sur internet) indiquent un taux d'augmentation de 7 à 8%. En matière de progression du gain dBi d'antenne avec l'augmentation du diamètre, il est d'un peu plus de 12% pour chaque fois + 1 dB de gain, ex 60 cm puis 67, 75, 85, 95.. (arrondis)... HOT-BIRD 13°E.
Si choix bouquet Bis TV via Hot-Bird 13° Est , la dimension doit être dans ce cas d'au moins de L70xH75 cm dans la zone 53 dBw, puis va en augmentant avec l'abaissement du niveau de Pire, 52 dBw voire 51 dBw = 80x85 cm, ordre de grandeur. Dans les pays de l''UE et partie de l'Europe la parabole peut atteindre 1.20 m et plus en limite.
Lire aussi: Améliorer signal satellite
Les antenne plates rectangulaires (33.7 dBi) sont déconseillées. Les paraboles de 2.40 m ou 3.10 m permettent d'élargir la zone de desserte illustrée, du côté de l'Asie et du Moyen Orient.. L'antenne plate carrée peut être utilisée pour France 24 ou TV 5 et autres chaînes TV-Radio internationales, mais que marginalement pour Bis TV dans la zone centrale.
Tableau récapitulatif des diamètres de parabole recommandés
| Satellite | Zone | Diamètre minimal |
|---|---|---|
| Eutelsat 5WB (Fransat) | France (zone principale 53 dBw) | 60x65cm (G: 36.5 dBi) |
| Eutelsat 5WB (Fransat) | S/E du Portugal | 1.00 m environ (+/-) |
| Hot Bird 13°E (Bis TV) | Zone 53 dBw | L70xH75 cm |
| Hot Bird 13°E (Bis TV) | Zone 52 dBw voire 51 dBw | 80x85 cm |
ASTRA 1. Précisons que des antennes plates rectangulaires (gain 33.7 dBi) sont largement rencontrées en France dans les zones =/>53 dBw et cela en mode résidentiel ou nomade. * zone indicative à l'intérieur de laquelle les antennes plates rectangulaires peuvent être utilisées. La mention "36 dBi" correspond au gain de l'antenne plate carrée. La PIRE maximale approche les 55 dBw au centre.
EUTELSAT 5. Diamètres de parabole normalisés pour Fransat ( Bis TV, RMC Sports, Bein Sport = €) via Eutelsat 5WB selon la PIRE en dBw pour mode résidentiel. On passe au fur et à mesure que l'on s'éloigne de la France de 60x65cm minimum (G: 36.5 dBi) à 1.00 m environ (+/-) au S/E du Portugal, selon la robustesse du signal souhaitée pour combattre les périodes de pluies les plus intenses ...
En mode dit marginal, (par exemple via antenne sur camping-car) donc moins de marge au-dessus du seuil = écran noir, l'antenne de base peut être envisagée jusqu'à moins de 49 dBw. Les antennes plates rectangulaires (ex, Selfsat, Neovia, Slim SA 61 de Strong, Minisat de Cahors, Elap, Tonna, Optex, Microsat, Megasat, Antarion, etc... ) ne sont pas recommandées, les plates carrées (36.1 dBi) peuvent, elles, être utilisées dans la zone principale des 53 dBw.
Addendum mars: les retours d'expériences nous apprennent en fait que la zone de réception de Fransat peut être plus vaste que celle décrite sur la carte. Dans certaines parties de l'Europe, UE, on accède toujours aux chaînes TV et radio françaises avec, parfois, un diamètre inférieur de 10, voire parfois 15%, à celui indiqué par la théorie (D inchangé en France et dans la zone 53 dBw) .
Avant voyons le responsable, la troposphère qui est une région de l’atmosphère, s'élevant jusqu'à 12 km d’altitude, où se produisent les événements météorologiques. (Ionosphère est moins incidente). Composée d'’air sec, la densité de ce dernier décroît quasi exponentiellement avec l’altitude ainsi la présence de vapeur d’eau en quantité variable, qui confèrent à ce milieu un indice de réfraction légèrement supérieur à l’unité et provoque une absorption des ondes électromagnétiques surtout au-delà des 5 GHz. Les hydrométéores, composés de la pluie, neige, grêle, bruine, nuages et brouillard, induisent une absorption supplémentaire dépendant des conditions météo locales.
La troposphère provoque des effets de propagation notables sur les liaisons descendantes Satellite-Terre ( ou montantes Ter/Sat) et cela, plus particulièrement, sur la bande KU 10/12 GHz utilisée en TV Satellite et la Bande KA 20/30 GHz en Internet Satellite.
Les phénomènes qui nous intéressent sont classifiés en 4 grandes catégories, l' atténuation, la scintillation, la dépolarisation et enfin l’augmentation de la température de bruit des antennes de réception terrestres lorsque le bruit du ciel augmente. L'intensité des précipitations est exprimée en mm/h.
On resouligne que les petites antennes, à gain trop limité, 32/34 dBi, ne sont pas désignées pour combattre au mieux les événements acqueux considérés. Ces antennes, peu encombrantes, sont surtout destinées aux applications nomades, plutôt temporaires.
En général, les rectangulaires Selfsat, Neovia, les compactes, type cassegrain (à sub-réflecteur) et autres, sont compatibles avec une réception satellitaire (image), certes sous seul ciel clair, mais même nuageux / couvert. Les nuages, qui contiennent des gouttelettes d'eau en suspension, se caractérisent par leur température influente sur le ondes. Dans ce profil la perte dans la liaison descendante est plutôt limitée, 1 à 2 dB, donc la dégradation restera inscrite dans la marge dispo à condition bien entendu d'être dans la zone de référence de 53 dBw d'Eutelsat 5 et Astra 1 ...
Concernant la durée et la fréquence d'indisponibilité sous précipitations les plus marquées, engendrant alors la coupure de service (= écran noir ou mosaiqué), elle dépend de 4 facteurs, du seuil de décodage particulier du tuner, des paramètres de modulation définis par l'opérateur ( ex FEC...2/3 est plus avantageux qu'un 7/8), du transpondeur et sa charge, de la valeur de PIRE dBW, du facteur de mérite ou G/T de l'antenne de réception et du lieu de l'installation (région ou pays ), donc en fait de l'angle d'élévation.
En effet, depuis le Nord de la France le parcours plus oblique des signaux dans le rideau de pluie sera plus long qu'un autre cas dans le Sud (ex Corse), donc l'importance des affaiblissements du signal est déjà là variable..
Outre la météo savoir que les gaz dans la haute atmosphère, les vapeurs d'eau, ou les poussières et le sable, peuvent aussi amplifier la perte, ou dégradation, du signal descendant, qui en plus peut subir une rotation de sa polarisation..
Pour info, même par beau temps on peut observer un bargraphe "% Q" voire "% force" en légère baisse selon la situation globale...
Quels objectifs viser Suite à ces constats certains (rares) installateurs et vendeurs, eux plus fréquents.., estiment que l'antenne individuelle peut être dimensionnée pour produire une marge-pluie d'au moins 3 dB C/N, mais il n'y a pas unanimité sur cette valeur, 4 voire 5 dB, pour d'autres, surtout en site plus sensible, comme par exemple en montagne. En antenne collective les antennistes surdimensionnent le réflecteur, d'environ 25 à 30% par rapport à un usage domestique.
Pour fournir une idée sur la valeur du niveau C/N demandé, sous ciel clair, obtenu en sortie d'une antenne domestique, on estime qu'il doit parfois atteindre jusqu'à 15 dB, selon les caractéristiques particulières (peu avantageuses) du transpondeur.. Sur d'autres services, plus favorables, un douzaine de dB peuvent convenir..
Autre remarque sur certains accessoires, comme les capuchons, ou visières, dits de protection de la réception, c'est pas eux qui vont empêcher la pluie de tomber !!, au mieux la source de la tête KU (ou KA) restera épargnée d'une occultation par des gouttes (ou de neige) stagnantes... Une antenne parabole, ou plate, recouverte de neige, surtout humide, peut être la cause d'un écran noir.
Vous pouvez avoir ledit écran noir par grand beau temps dans votre Région, avec une indication de valeur de signal max quasi inchangée, le responsable n'étant pas votre installation, mais un fort orage localisé dans une autre région où se situe la liaison montante, ( Téléport situé par exemple en région parisienne) qui empêche les signaux d'atteindre le satellite..
Le sujet consacré aux précipitations sur la réception en bande KU (10/12 GHz) et bien plus riche et complexe (voir UIT) ... il s'agit d'un résumé.
On note que la pluie pourra aussi affecter les liaisons terrestres horizontales LTE 5G en 3.5 GHz , par chute de débit et que les précipitations soutenues sont un soucis majeur dans le service Internet par satellite en bande KA 20/30 GHz, exemple via KA SAT 9°E qui peut être exploité au moyen d'une tête KA "E Tria" ou " ETria " sur une même parabole d'au moins 85 cm partagée avec Eutelsat 5°W ou Astra 19°E.
Si vous souhaitez équiper votre véhicule camping car le coût n'a plus rien de commun, des centaines d'€, avec les installations fixes basiques "à la maison". Pour info en C-C, un ensemble composé d'une antenne plate (36.1 dBi, compatible Fransat ou Tntsat/C+ ) motorisée automatique, sur tourelle GPS, peut approcher les 2000 €, cependant on peut tout simplement retenir la solution basique du mât/tripode déporté supportant une parabole mono-tête, habituelle 60 cm (vu à partir de 20 €) à 80 cm , ou plus importante ( + de surface = plus de gain dBi) .. dans ces cas il faudra chaque fois refaire le pointage manuellement, si changement de site, en s'appuyant sur les indications % des bargraphes, du pointeur ou du terminal ou du téléviseur, selon votre équipement à disposition..
Il ne restera plus que choisir le récepteur (dit aussi démodulateur ou terminal, bien distinguer de la "box" Internet) adapté, un démo Fransat est incompatible avec les bouquets Tntsat ou Canal + et vice et versa.. Savoir également que les téléviseurs hybrides à tuners SAT + TNT intégrés sont exploitables que par Fransat ou Bis TV sur HB 13° .
Maintenant pour les français expatriés en Europe, choisir localement une taille d'antenne adaptée au signal et se doter d'un terminal en rapport avec les offres du satellite retenu. En principe les démodulateurs labellisés Tntsat ou Fransat (ou module Cam 1.3 pour TV, Fransat 5°W et pour carte Bis TV via H-B 13°E ) ne sont pas vendus à l'étranger, la pratique peut être tout autre, comme constaté au Portugal....
Réf. Réf. TONNA Commutateur matriciel 1 entrée SAT + 4 sorties TV - 740540RHAPSODIE 2012 est un concept de pré-câblage et de distribution des signaux BIS + Terrestre pour les collectifs et maison individuelle. Le système permet de distribuer les programmes selon les besoins et la configuration de l'installation.
La distribution passive des signaux terrestres garantit une compatibilité avec tous les types de réseaux (voie de retour de 5 à 65 MHz et plus)Grâce à son Système de Gestion Automatique de l'Alimentation du LNB, les commutateurs de colonne et le LNB QUATTRO sont alimentés par les récepteurs satellitesCommutateur matriciel nécessitant d'être associé à la tête satellite LNB Quattro (réf.
Caractéristiques techniques du commutateur Tonna :Ce produit Tonna est un commutateur matriciel satellite + TNTentrée TNT + 1 satellite et 4 sorties téléviseursLe boitier du commutateur est en tôle d'acierIl respecte les normes C 90-125 et EN 50083-2Il est également respectueux de l'environnementAutres avantages de ce commutateur SAT + TNT :La TNT peut être distribuée même si l'utilisateur n'a pas de récepteur satellite car le couplage des signaux TVT reste passifCommutateur et LNB télé-alimentés grâce au récepteur utilisé dans la distribution satellite. Vous n'avez pas besoin d'utiliser une prise 230 VCommutateur idéal pour la distribution TV (exemple d'application : pour une maison individuelle et un petit immeuble)Fabriqué et conçu en FrancePossibilité de montage à plat ou sur la trancheTout le matériel de réception TV Tonna est disponible dans notre catalogue à des tarifs attractifs.
Tête LNB universelle de OPTEX pour réceptionner la télévision par le satellite de votre choix en simple ou haute définition (HD), permet de remplacer la tête LNB de votre antenne satellite parabole du camping-car, fourgon aménagé ou caravane.
Universel et facile à mettre en place, ce composant d'électronique audiovisuel de OPTEX permet donc de réceptionner la TV par satellite en HD ou SD (simple définition) quelque soit le satellite que vous choisissez. Il arrive que les têtes LNB soient à l'origine de dysfonctionnement ou d'un mauvais signal satellite se traduisant par des sauts d'images et l'apparition de pixels sur l'écran de votre TV. Ces phénomène peuvent être accentués en cas de pluie.
Pour l'installation et la connexion au câble d'antenne, la tête est équipé d'une fiche type "F" femelle.
Tête LNB Universelle Optex

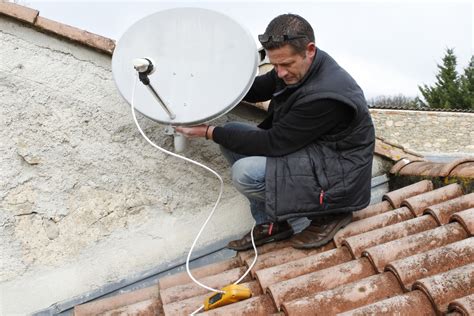

Trouver le satellite facilement et installer sa parabole
